三相调功器

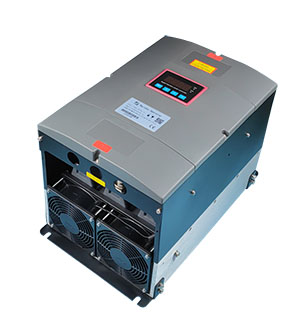

“三相调功器”又称“晶闸管电力调整器”“可控硅电力调整器”“晶闸管调整器”。标准JS3000三相调功器。

• 中文名

  三相调功器

• 负载电源

• 三相380V AC ±10% 50HZ

• 移相范围

• 0～180°

• 开    关

• 外接开关

定义

“三相调功器”又称“晶闸管电力调整器”“可控硅电力调整器”“晶闸管调整器”。“晶闸管”又称“可控硅”（SCR）是一种四层三端半导体器件，把它接在电源和负载中间，配上相

应的触发控制电路板，就可以调整加到负载上的电压、电流和功率。

“晶闸管调整器”主要用于各种电加热装置（如电热工业窑炉、电热干燥机、电热油炉、各种反

应罐、反应釜的电加热装置）的加热功率调整，既可以“手动”调整，又可以和电动调节仪表、智能

调节仪表、PLC以及计算机控制系统配合，实现对加热温度的恒值或程序控制。

工作原理

“三相调功器”通过对电压、电流和功率的精确控制，从而实现精密控温。并且凭借

其先进的数字控制算法，优化了电能使用效率。对节约电能起了重要作用。

主要应用领域

三相调功器主要应用领域　“三相调功器”广泛应用于以下领域：

A 电炉工业：退火炉，烘干炉，淬火炉，烧结炉，坩埚炉，隧道炉，熔炉，箱式电炉，井式电炉，

熔化电炉，滚动电炉，真空电炉，台车电炉，淬火电炉，时效电炉，罩式电炉，气氛电炉，烘箱

实验电炉，热处理，电阻炉，真空炉，网带炉，高温炉，窑炉，电炉

B 机械设备：包装机械，注塑机械，热缩机械，挤压机械，食品机械，回火设备，塑料加工，红外加热

C 玻璃工业：玻璃纤维，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生产线，退火槽

D 汽车工业：喷涂烘干，热成型

E 节能照明：隧道照明，路灯照明，摄影照明，舞台灯光

F 化学工业：蒸馏蒸发，预热系统，管道加热，石油化工，温度补偿

G 其它行业：盐浴炉，工频感应炉，淬火炉温控，热处理炉温控，金刚石压机加热，大功率充磁/退磁设备，

航空电源调压，中央空调电加热器温控，纺织机械，水晶石生产，粉末冶金机械，彩色显像管

生产设备，冶金机械设备，石油化工机械，灯光无级平滑调节，恒压恒流恒功率控制等领域。

主要技术指标

一．技术规格

n 功率元件： 进口单向反并联可控硅（晶闸管）模块

n 电流容量： 40A 80A 150A 225A 300A 400A 500A 600A AC

n 控制板电源与功耗： 380V AC ±10% 50HZ通用, 功耗：5W最大

n 风扇电源(根据型号配备)：电压：220V AC 电流：0.5 A以下

n 控制输入： 4~20mA DC输入, 接收阻抗120Ω；（默认输入信号）

0~5V/0~10V DC 输入, 输入电阻 > 20KΩ（定货时选型需注意说明）

n LED状态显示

n 控制方式： 调相控制：连续调压 ；调功控制：阻性过零调功

n 调节输出分辨率： 调相0.1°；调功 10ms

n 驱动输出： 可变宽度脉冲：8°~ 120°触发可控硅模块：驱动电流300mA

n 手动方式： 外接10KΩ电位器调整

n 软启动软关断时间： 相角控制时，P3电位器调整。调整范围0.2~120秒

n 电压限制： 板内P1电位器或外接10KΩ电位器调整。调整范围0~100%

n 电流限制（选件）： 配DCT1电流变换器，外接10KΩ电位器调整。调整范围20%~100%

n 过流报警（选件）： 配DCT1电流变换器，板内P2电位器调整。调整范围100%~150%

n 散热器超温保护: 75℃温度开关，常闭接点动作时间：< 10ms

n 调功/调压切换(选件): 外接开关

n 工作环境: 温度范围：-30~+50℃ 湿度范围：90% RH最大无结露 海拔高度 2000m 以下

其它要求： 通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体

n 安装形式和要求: 壁挂式，垂直安装

n 介电强度： 模块输出端与外壳之间，2000VAC 1分钟；控制电源端与外壳之间，2000VAC 1分钟
