控制信号输入
4-20mA、0-10mA、,0-5V、0-10V、1-5V、2-10V、PWM等标准信号输入
控制方式
调压移相和过零周波调功一体化技术，可实现恒流、恒压、恒功率等闭环控制、双闭环三相整流直流电源、电解电源、电镀电源
负载
负载额定电压范围：220V、380V、440V、660V、1140V
适用负载类型： 各种纯阻性负载及各种电感性负载、IR红外灯管等负载。各种直流电源、电解电源、电镀电源
负载接线方式： 三相星形中性点不接零接法3S，三相星性中性点接零4S，三相三角性接法3D ， 三相内三角接法6D
保护系统
快熔保护、 精密电流互感器保护、 缺相保护、 过压保护, 超温保护等
通讯
标准MODBUS RTU 通讯
标准PROFIBUS DP 通讯
冷却方式
10A-30A 自冷
50A-1200A 风冷
1000A-3000A 风冷或者水冷
其他详细参数
输入阻抗： 120Ω（4-20mA输入方式时）
缓起动时间范围： 可调范围0-60秒
输出电压控制范围：输入电压的0-98%
调节输出分辨率： 0.2°
三相触发不平衡度：≤ 0.6°
相位判别： 自动判别 R-S-T 三相电压
保护 动作时间： <20ms
继电器触点容量： 250V AC 2A
外部电压控制功能：电压调节（内部）/ 0-100%
绝缘阻抗： 20 MΩ 500V DC
绝缘体强度： 2000V AC 1分钟（220V） 2500V AC 1分钟（380V）
材料和外部涂层： 冷轧钢板及电泳喷塑处理
电流限制功能： 调整范围 20-110%
过流保护系统： 电子类型保护

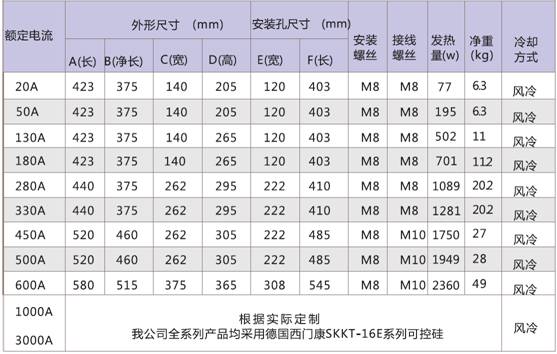

选型尺寸示意图

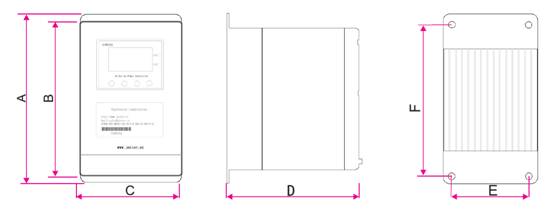

产品选型尺寸示意图
